Ремонт водонагревателей термекс своими руками

Водонагреватели Термекс: ремонт своими руками

Электрический водонагреватель ТЕРМЕКС – устройство для нагрева воды посредством использования электричества. Представляют собой ёмкость (резервуар) для воды.

Водонагреватели фирмы ТЕРМЕКС были разработаны и созданы по международным стандартам EN 60.335-2-21. В дальнейшем непременно прошедшие сертификацию Госстандарта России, соответствующие ГОСТ-27570.18-92, ГОСТ 23511-79 и ГОСТ Р 50033-92, эти модели безопасны и надежны в эксплуатации.

Основные элементы и принцип работы моделей ТЕРМЕКС

Для того, чтобы принцип действия водонагревателя был понятен, необходимо иметь представление о ключевых деталях конструкции и основных показателях прибора.

Основные составляющие водонагревателя:

    1. Трубка выпуска горячей воды – выполнена из специальной нержавеющей стали, устойчива к коррозии, износостойкая.
    2. Внутренний бак – стальная ёмкость, легированная специальными примесями. Они обеспечивают высокую устойчивость к коррозии и дают отличную механическую прочность.
    3. Большой магниевый анод – важная деталь бойлера, которая влияет на срок эксплуатации. Представляет собой металлический стержень, покрытый магниевым сплавом. Основная цель – взять на себя всю коррозионную активность воды и защитить резервуар.
    4. Стальной фланец – платформа, на которой смонтированы: ТЭН (нагревающий элемент), термостат, магниевый анод. Прикреплен 5-ю или 6-ю (зависит от модели) гайками к корпусу, что дает быстрый съем и установку.
    5. Внешняя оболочка водонагревателя – изготовлена из листа стали, покрытого эмалью. Она нанесена методом порошковой окраски, что дает высокие защитные и декоративные свойства.
    6. Внутреннее покрытие бака – уникальное в своем роде специальное покрытие, разработанное и запатентованное фирмой ТЕРМЕКС.
    7. Трубка впуска холодной воды– выполнена из специальной нержавеющей стали, устойчива к коррозии, износостойкая.
    8. Термостат– устройство автоматического регулирования температуры воды. ТЕРМЕКС использует термостаты с двойной степенью защиты.
    9. ТЭН – трубчатый электронагреватель – «сердце» бойлера.

Необходимость и несомненная польза при использовании водонагревателей фирмы Термекс, показана в данном видео!

Данное покрытие, представляет собой стеклофарфор, обладающий особыми свойствами:

  • Антибактериальные свойства – вода в баке всегда чистая и свежая.
  • Химическая нейтральность – агрессивные химические вещества, растворённые в воде, не реагируют с покрытием.
  • Прочность и эластичность – защита от тепловых ударов и скачков давления.
  • Высокая адгезия – отслоение окраски в процессе эксплуатации практически не возможно.
  • Коэффициент линейного расширения стеклофарфора равный коэффициенту линейного расширения стали. Этот фактор позволяет уберечь конструкцию от возникновения трещин.
  • Теплоизоляция– слой экологически безопасного пенополиуретана. Высокая плотность материала эффективно влияет на сбережение тепла, что снижает использование электроэнергии.

Принцип работы

Принцип работы водонагревательного бака достаточно прост. Открываем кран горячей воды. Холодная вода, поступающая снизу в резервуар, нагревается ТЭНом установленным на фланце. Нагрев происходит до определенной температуры.

Вода распределяется равномерно по объему благодаря рассекателю. Термостат расположенный внизу, регулирует заданную температуру – включает ТЭН когда вода охлаждается или уходит, и отключает при достижении заданной температуры.

Нагретая вода посредством конвекции поднимается вверх бака, где выступает трубка забора горячей воды. Жидкость в внутри не перемешивается, поэтому имеем постепенное увеличение температуры по высоте емкости.

При закрытии крана поток воды останавливается и продолжается нагрев до нужной температуры. Быстрота нагрева обусловлена мощностью ТЭНа и объемом бака.

Ремонт водонагревателей ТЕРМЕКС

Чаще всего покупатели данного вида бытовых приборов сталкиваются с несколькими наиболее популярными видами поломок.

Основные неисправности бойлеров ТЕРМЕКС

В этом видео, вам расскажут, как провести своими руками ремонт водонагревателя фирмы Термекс. Приятного просмотра!

Для моделей на 50л, 80л и 100л поломки одинаковы:

  • Неисправность розетки;
  • Выход из строя ТЭНа;
  • Выход из строя термостата;
  • Течь по уплотнению;
  • Износ магниевого анода.

Если вы домохозяйка или никогда не разбирали бойлеров, не понимаете устройства, лучше обратиться к профессионалам в этом деле. Нужно всего лишь вызвать сервисную организацию. Они проведут диагностику.

Габарит запасных частей позволяет иметь их все время с собой. В большинстве случаев ремонт проведут прямо по месту. После, вы просто выплатите сумму за проведение диагностики, ремонта и замене детали.

Ремонт в домашних условиях

Выполнить ремонт в домашних условиях несложно. Разбираясь в основах электрики, и имея необходимый минимум инструмента все возможно.

Вытяжка в гараже. Как сделать и что для этого нужно, вы сможете узнать, прочитав одну из множеств интересных статей на на сайте.

Здесь, находится информация о ремонте электронных весов.

Как сделать парогенератор для бани своими руками, расскажет эта статья, в которой находится очень интересный и главное полезный материал!

    • Неисправность розетки. Возможна вся причина в ней. Имея тестер, мультиметр или лампочку на скрутке с вилкой – нужно проверить наличие напряжения
    • Выход из строя ТЭНа. Для этого нужно снять нижнюю крышку бойлера. При включенном в сеть водонагревателе, тестером или мультиметром проверяем наличие напряжения на клеммах ТЭНа. Напряжение есть, но он не греет. Скорее всего, вышел из строя. Отключаем от сети и прозваниваем прибором сам нагреватель или измеряем сопротивление. Показатель нам не важен. Если позвонка издает звук или прибор показывает какое-то число – нагреватель рабочий. В ином случае, нет звука, нет показаний – нужен новый ТЭН. Начинаем разборку. Вначале нужно слить воду. К патрубку холодной воды подсоединяем шланг и сливаем в ванную, туалет, умывальник. Далее зарисуем схему подключения проводов или просто сфотографируем. Все отсоединяем. Вытягиваем два термодатчика. Откручиваем фланец торцевой головкой или ключом на 14. Все вытягиваем. Покупаем такой же ТЭН и меняем. Монтируем в обратном порядке. Термодатчики желательно смазать термопастой, что бы они ни прикипали и хорошо извлекались. Также смазка обеспечит хороший контакт.
    • Выход из строя термостата. Если ТЭН не включается, но рабочий – не исправен термостат. Вытягиваем его из фланца, заранее слив воду. Ставим положение рукоятки в положение max и проверяем тестером два контакта. Прибор не реагирует – покупаем аналогичный и устанавливаем. Можно также выставить термостат на min и проверить аналогично. Но сделать следующее, опускаем термостат в горячую воду с показанием около 60о С. Электрическая цепь термостата должна разомкнуться, прибор не должен среагировать. Реагирует – не исправен. Любое отклонение от нормальной работы термостата требует его замены.
    • Течь по уплотнению. Чтобы протекание воды не выявилась при монтаже ТЭНа, термостата, фланца, анода – необходимо правильно и равномерно затянуть все элементы. Уплотнения должны быть распределены по своим периметрам.
    • Износ магниевого анода. При визуальном осмотре стержня определяется его износ. Если он весь в накипи и ямках – замена обязательна. Анод продолжает жизнь всем остальным частям электрического водонагревателя. Стержень установлен на фланце с помощью гайки. Откручиваем и вытягиваем.

При замене деталей очищайте все, что доступно от накипи.

Читать еще:  Робот получил гражданство суверенной страны

А главное – подойти к делу совестно, что не всегда соответствует выполнению сервисных центров.

Как сделать ремонт водонагревателя Термекс своими руками

В летний период в городах происходит частое отключение воды. Чтобы меньше зависеть от коммунальных служб, многие приобретают водонагревательные баки типа «Термекс». По прошествии времени они нуждаются в ремонте и замене отдельных узлов.

Схема подключения проводов водонагревателя Термекс.

Как произвести ремонт бойлера своими руками? Чтобы ответить на этот вопрос, рассмотрим, что представляет собой такой водонагреватель и как он подключается к водопроводу и к электрической сети. В общих чертах он состоит из следующих элементов:

  • бак, покрытый эмалью;
  • нагревательный элемент (ТЭН);
  • датчики температуры и электромеханический блок управления;
  • защитный магниевый анод;
  • крепежные детали;
  • сантехническая фурнитура (угольники, отрезки пластиковых труб, обратные клапаны, вентили);
  • шнур электропитания и защитный автомат.

Схема подключения водонагревателя к водопроводу.

Ремонт водонагревателя «Термекс» своими руками вполне осуществим. Рассмотрим модификации этих приборов, выпускаемых различными фирмами. Эти водонагреватели выпускаются разного объема — от 20 литров и выше, вертикального или горизонтального исполнения. Установка, эксплуатация и ремонт такого бойлера одинаковы для всех модификаций «Термекса».

Рассмотрим установку и подключение этого агрегата к воде и электричеству для бака вместимостью 50 литров горизонтального исполнения.

Самостоятельная установка водонагревателя «Термекс» после ремонта

Чтобы подвесить нагреватель на стену своими руками, внимательно прочитайте инструкцию. У разных модификаций прибора для крепежа используют три или пять крючков анкерного типа. Вешать накопительный бак необходимо строго вертикально, перекосы недопустимы. Строительным уровнем отмечают места крепежа на стену, главное, чтобы она могла выдержать вес тяжелого бака. Если вы не уверены в надежности ваших стен, то поступите следующим образом: пробейте стену насквозь и закрепите на обратной стороне бак с помощью металлических пластин или изготовьте сварную раму и приварите крюки агрегата к ней. Бойлер надо подвесить так, чтобы была возможность легкого доступа к аварийному выключателю питания.

Соединение с водопроводной сетью

Схема водонагревателя Термекс.

Если качество воды не соответствует требованиям, то могут быть повреждены ТЭНы бойлера, а на его стенках образовалась накипь. Поэтому желательно, чтобы на выходе водяной трубы перед баком были установлены фильтры очистки. После подвески нагревателя производится его подключение к воде.

В комплект «Термекса» входит комбинированный клапан — его надо присоединить к баку на патрубок синего цвета (вход холодной воды). Если этот клапан вышел из строя во время эксплуатации агрегата, то его заменяют комбинацией обычного обратного и предохранительного (для сброса избыточного давления жидкости) клапанов.

Устанавливая эти элементы своими руками, прокрутите по резьбе 4-5 оборотов, не более, иначе повредите патрубок.

Место соединения герметизируют паклей или тефлоновой лентой. Для слива воды из емкости при ремонте на патрубок можно навинтить тройник с вентилем (если есть место), а под ним клапан.

Затем производится подключение патрубка горячей воды (красного цвета) с помощью трубы к крану или смесителю. Вместо нее можно использовать гибкий металлический шланг для воды, главное — чтобы он выдержал давление напора жидкости. В некоторых модификациях есть и третий, нерабочий патрубок. На него надевают заглушку.

Подсоединение к электрической сети водонагревателя «Термекс»

Схема электронной панели управления водонагревателя.

Общая схема подключения к электросети водонагревателя приведена ниже.

Перед тем как будет произведено включение, заполните бойлер водой. При подключении электричества не перепутайте фазы.

Заземляющий провод монтируется к зажиму на корпусе бака. При правильном подключении всех элементов электрической цепи схема включает узел защиты.

Устранение неисправностей: ремонт водонагревателя Термекс

При подсоединении и эксплуатации и ремонте прибора могут возникнуть следующие проблемы:

  • срабатывание устройства защиты при установке нового аппарата;
  • сбой настроек;
  • возможно, понадобится произвести подстройку крепящих элементов;
  • неисправность розетки;
  • сгорел ТЭН;
  • на стенках бака набралась накипь;
  • агрегат долгое время не работал;
  • нужна замена термоизоляционной пасты.

Схема клапанов водонагревателя.

  1. При установке нового маленького «Термекса» бывают случаи самовольного срабатывания аварийного отключения от электрической сети. При такой ситуации не устанавливайте нагреватель в режим максимальной мощности, а срочно вызывайте мастера.
  2. В аппарате температурный режим контролирует электромеханический блок, не имеющий отдельного блока питания. При отключениях и перепадах тока в электрической сети происходит нарушение работы автоматики. В таком случае бойлер надо полностью перезапустить.
  3. Очень часто скобы для креплений установлены на баке в разных плоскостях. Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты. Если крепеж выполнен штамповкой, то это сделать не удастся — тогда установите на анкеры стальные шайбы.
  4. Проверяется целостность контактов розетки, и если они обгорели, то она заменяется новой.
  5. При длительной эксплуатации бойлеров может сгореть ТЭН или выйти из строя магниевый защитный анод. Чтобы определить это, надо разобрать прибор, если он вертикального исполнения. Если у вас горизонтальный вариант, то его снимать не надо — замена сгоревшего ТЭНа или анода производится через отверстие крепления нагревателей или патрубок.

Перед разборкой «Термекса» его отключают от сети и водопровода перекрытием вентиля подачи холодной воды и вынув шнур из розетки. Выливают из бака воду при помощи шланга, подсоединенного к патрубку холодной воды. После этого открутите подводку горячего конца и откройте ручку обратного клапана.

Бак снимают со стены и ставят на пол вверх ногами. Чтобы снять крышку, надо открутить два боковых винта-самореза и третий, находящийся под наклейкой под нижней частью самой крышки — она свободно сойдет со своего места. Под ней на фланце установлены нужные вам детали: магниевый электрод, термостат и ТЭН.

Очищают это место от накипи и проверяют целостность этих узлов.

Для замены нагревателя надо открутить цветные провода — желтый, красный и синий. Осторожно вынимают терморегулятор и датчики. Если будет повреждена имеющаяся на них медная капиллярная трубка, то эти приборы перестанут функционировать.

Если у вас есть запасной ТЭН с прокладками, то просто вкрутите его на место сгоревшего. В противном случае придется покупать новый нагреватель.

  1. Еще один вариант плохой работы бойлера — скопление на его стенках накипи. Бак и патрубки надо очистить от нее. Затем проверяют, есть ли протечки в корпусе, и при их наличии водонагреватель придется полностью заменить.
  2. Если бак долгое время не работал и в нем находилась вода, то накопившийся конденсат может повредить фланец. При обнаружении на его поверхности ржавчины попробуйте ее прочистить, а если это невозможно, купите новый фланец.
  3. Ржавчина может испортить гайку, удерживающую магниевый электрод, тогда придется заменить и ее.
  4. Рядом с фланцем находится датчик черного цвета — он предохраняет бойлер от перегрева. С корпусом он соединяется при помощи пасты. Если при проверке окажется, что она засохла, то ее заменяют.

После окончания ремонтных работ водонагревателя своими руками все детали устанавливают на место и подвешивают бак. Присоединяют его к электрической и водяной сетям и проверяют работу всех элементов агрегата.

Применяемые для ремонта водонагревателя Термекс материалы и инструменты

  • сантехническая фурнитура;
  • строительный уровень;
  • напильник, отвертка, плоскогубцы;
  • ТЭН с прокладками;
  • щетка металлическая (для уборки накипи);
  • термоизоляционная паста;
  • пакля или гидроизоляционная пластиковая лента.

Ремонт водонагревателя «Термекс» — задача, выполнимая для человека, имеющего навык работы с инструментом.

Ремонт нагревателя для воды Термекс: устройство, принцип работы, инструкция по устранению неполадок

Накопительный нагреватель «Thermex» это надежное современное устройство, обеспечивающее нагрев воды и поддержание определенной ее температуры. Наибольшую популярность приобрели модели с объёмом бака 80 литров немного меньшую на 50 и 100 литров.

Читать еще:  Как сделать и подключить своими руками регулятор оборотов и плавный пуск на болгарку

Они изготовлены с соблюдением международного стандарта качества EN 60.335-2-21 и прошли полную сертификацию Госстандарта на соответствие российским ГОСТам.

Устройство и принцип работы

Выполнение ремонтных работ своими руками невозможно без понимания устройства и принципа работы устройства, поэтому рассмотрим кратко, что представляет и как функционирует проточный водонагреватель Термекс.

Устройство

Водонагреватель состоит из следующих элементов:

  • Входной патрубок холодной воды для подключения к водопроводу.
  • Бак (50л, 80 л, 100л), с покрытием из стеклофарфора, предотвращающего образование накипи и ржавчины на его стенках.
  • Вертикальный анод (штырь из магния) служит для замедления коррозии нагревательного элемента и других металлических деталей внутри бака.
  • Фланец — крепежный элемент из стали, на котором смонтированы нагревательный ТЭН, термостат и анод. При необходимости он легко снимается и предоставляет доступ для замены неисправных деталей.
  • Выходной патрубок горячей воды.
  • Термостат с двумя степенями защиты – от перегрева и сухого включения.
  • Внешний корпус из стали покрытой качественной порошковой эмалью. Между ним и баком находится теплоизолирующий слой, предотвращающий охлаждение воды.

к оглавлению ↑

Принцип работы нагревателя

Итак, как же это все работает. Вода, поступая в бак (от 50 л), нагревается с помощью ТЭН-а и поднимается в верхнюю часть, где находится патрубок забора теплой воды.

При открытии заборного крана, например, на кухне, давление в баке снижается и в него поступает через входной патрубок, холодная вода, выдавливая при этом нагретую через заборный. Холодная вода нагревается и поднимается вверх.

Принцип работы водонагревателя

Температура регулируется плавно с помощью встроенного термостата в пределах до +75° C. Термостат устроен таким образом, что при достижении установленной температуры воды в баке он отключает нагрев, а после падения температуры, на несколько градусов ниже установленной включает, то есть, автоматически управляет процессом.

Кроме того, предусмотрено аварийное отключение, если по какой-либо причине вода нагреется до +80 — 85° С.

Прослойка между внутренним баком и внешним кожухом полностью заполнена пен полиуретаном, толщиной от 18 до 40 мм (в зависимости от модели). Благодаря этому тепловые потери минимальны – около 1 градуса за 2 часа.

Катод забирает на себя электрохимическую коррозию и, таким образом, сильно продлевает срок жизни нагревающего элемента – ТЭН-а, но сам при этом изнашивается быстрее и поэтому для надежной работы всего водонагревателя необходимо регулярно его менять на новый. Ориентировочный срок службы катода – 6 месяцев непрерывного использования.

Стоит отметить обязательное наличие обратного клапана на входном патрубке холодной воды, который выполняет предохранительные функции. При прекращении подачи воды в водопроводную магистраль он не даст воде вылиться в трубу, помимо того он является регулятором давления в баке.

Если давление превысит максимально допустимое, произойдет его сброс через дренажное отверстие клапана. При отсутствии клапана возможна опасная деформация внутреннего корпуса из-за перепадов давления в водопроводной магистрали и при этом ускоренная его коррозия.

Инструкция по самостоятельному ремонту бойлера

Водонагреватель, находящийся на гарантийном обслуживании разбирать своими руками не стоит, потеряете гарантию. Случаи с поломкой или сбоем программы платы управления, скорее всего, тоже придется доверить специалисту.

Ремонт водонагревателей термекс, прошедших гарантийный период может доходить до 30% его цены, в этом случае стоит попытаться сэкономить и решить проблему своими руками. При цене водонагревателя с баком на 100 литров 9500 -20500 р, отдать за ТЭН 700 р, термостат 500 -900 р, анод 350 -500 р и провести ремонт самостоятельно вполне разумное решение.

Основные неисправности требуют снятия фланца – основного крепежного элемента для всех интересующих нас деталей. Рассмотрим этот процесс подробно.

Разборка нагревателя

Отключите бойлер от электрической сети и перекройте подачу на него воды, слейте воду из бака через сливной патрубок, снимите обратный клапан, защитную крышку, открутите фланец и очень аккуратно выньте его из отверстия бака.

Отключите провода от разъемов и полностью выньте узел фланца из корпуса. Делать это следует очень аккуратно, так как значительный слой накипи может этому препятствовать и при этом легко повредить прокладку или посадочное место фланца, а возможно, и сам нагревательный элемент.

В случае такой накипи ее нужно аккуратно очистить своими руками с помощью тупой отвертки до той степени, которая позволит беспрепятственно изъять деталь из бака.

Когда детали извлечены, следует оценить их состояние. Термостат, анод и ТЭН должны быть чистыми, с гладкой ровной поверхностью. При условии длительного использования без профилактики хуже всего выглядит анод весь изъеденный ржавчиной и с толстыми хлопьями непонятного грязно-белого цвета накипи. Такой внешний вид говорит неоднозначно о необходимости его замены.

Также следует оценить состояние ТЭНА и термостата. Если они имеют следы коррозии, накипи, на них появились трещины и деформации вердикт тот же – менять.

Кроме этого, просмотрите внимательно фланец и при необходимости тщательно очистите.

Отдельно хотим обратить внимание на датчик термостата, он закреплен на внутренне баке через прослойку из теплопроводной пасты. Снимите его и проверьте состояние пасты, если она высохла и не имеет пластичности, то также подлежит замене.

Не сделав этого, вы лишите автоматику нагревателя возможности правильного регулирования температуры, а сами будете удивлены разнице температур на дисплее и воды из крана.

Проведя такой осмотр и определив детали подлежащие замене, отправляемся в магазин (желательно сертифицированный) и покупаем необходимые запчасти.

Установку проводим в порядке обратном описанному – устанавливаем на фланец ТЭН, терморегулятор и его датчик, катод, заводим фланец в горловину бака (независимо от литража – 50 л или больше) и прикручиваем на место.

Затем устанавливаем предохранительный клапан и подключаем к водопроводу и электросети.

Ниже приведена таблица с наиболее часто встречающимися неисправностями, которые легко устранить своими руками.

Ремонт водонагревателя Термекс

Проточный электрический водонагреватель Термекс. Пример альтернативного ремонта.

В статье приведу реальный случай, когда мне удалось отремонтировать накопительный водонагреватель Термекс, у которого сгорела электронная плата управления. Причем плату я так и не поменял (нечем было), но работа водонагревателя была восстановлена полностью.

Основной посыл статьи. Сейчас ремонт любой домашней электроники, включая нагреватели, состоит просто в определении неисправной детали и её замене. Когда деталь и сам ремонт сопоставим со стоимостью самого устройства, ремонт считается нецелесообразным, и вещь выбрасывается.

Однако, есть альтернативные способы ремонта, позволяющие практически полностью восстановить работоспособность устройства, не вдаваясь в большие расходы. А расходы как раз и состоят в том, что приходится покупать оригинальную запчасть, которая обычно стоит неоправданно дорого.

Яркий пример – в статье про ремонт люстры с пультом дистанционного управления, когда вместо покупки и замены дорогостоящего контроллера он выкидывается, и люстра переделывается на обычную, управляемую рукой с 2-х или 3-х клавиш.

Ещё пара полезных ссылок для тех, кому нужен не накопительный, а проточный водонагреватель:

Такие водонагреватели ещё называют бойлерами, что не совсем верно, поскольку вода в них не кипит, и нагревается обычно максимум до 70 градусов.

Для начала, как всегда, начнем с теории.

Устройство накопительного водонагревателя Термекс.

В качестве пациента в данном примере – плоский настенный водонагреватель накопительного типа Thermex ID 80H. Его основные характеристики:

Читать еще:  Почему электронные весы показывают разный вес?

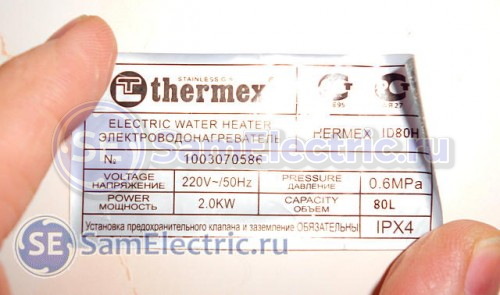

Водонагреватель накопительный Термекс ID 80 H – характеристики

Электрическая схема очень кратко выглядит так:

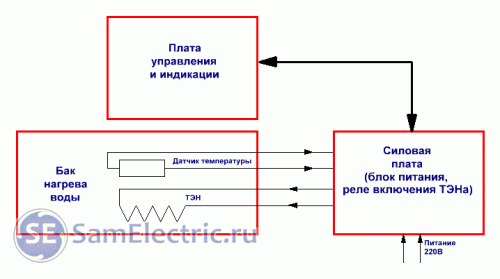

Схема электрическая структурная накопительного нагревателя Термекс

Работа схемы водонагревателя заключается в следующем.

Питание 220В поступает на силовую плату через термопредохранитель (на схеме не показан), который размыкает цепь питания в случае нагрева воды в баке (точнее, самого ТЭНа) выше 95°С.

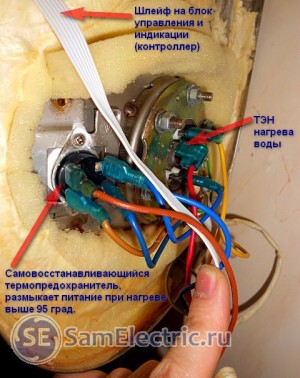

Устройство накопительного водонагревателя Термекс. Термопредохранитель, ТЭН.

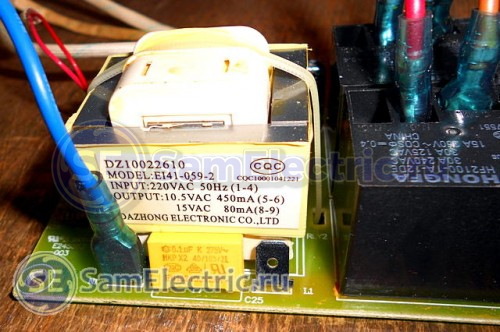

Далее это напряжение в блоке питания преобразуется в постоянное с номиналом 24В и используется для питания платы управления и индикации, которая выглядит с лицевой стороны (панели управления) вот так:

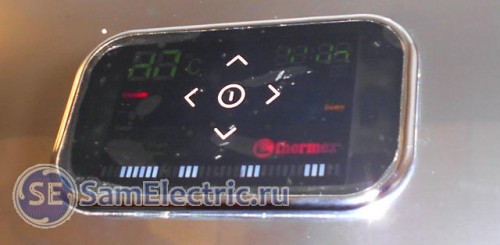

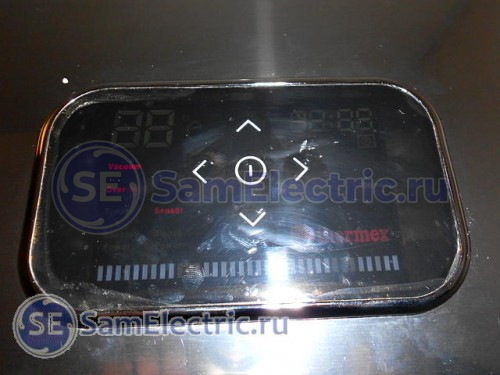

Панель управления плоcким настенным водонагревателем Термекс ID 80H

С этой панели устанавливается текущее время, программа нагрева, время включения-выключения. И главное – задается температура. Также выводятся различные сообщения о авариях и текущем состоянии. Управляется всё с 5 кнопок.

Плата управления связана с силовой платой шлейфом, в котором несколько проводов.

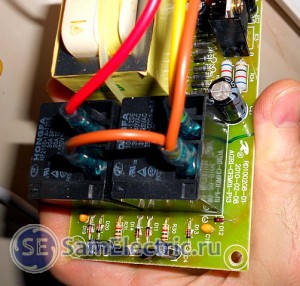

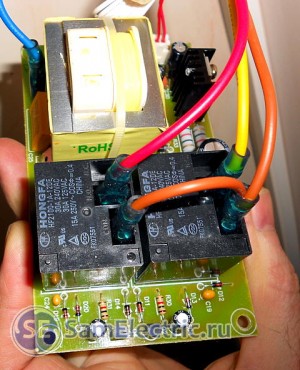

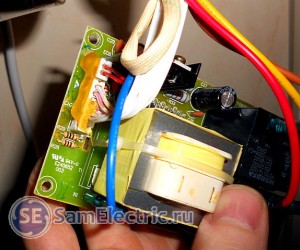

Силовая плата водонагревателя. Коммутация, блок питания. Кому нужна? Лежит без дела, отдам за символическую плату).

Силовая плата также выдает напряжение питания на ТЭН (нагревательный элемент), который установлен в баке нагрева воды. Для обратной связи по температуре служит датчик температуры, который подключен также к силовой плате. Благодаря этому датчику температура воды в баке может более-менее поддерживаться около заданного значения.

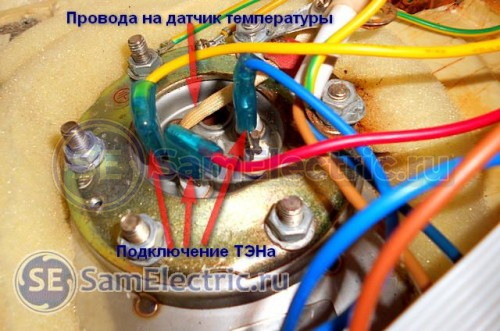

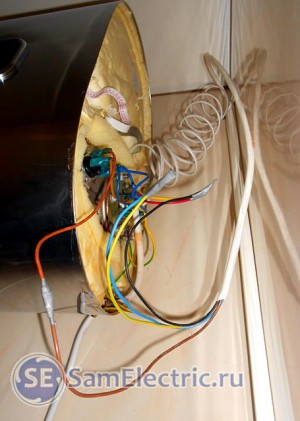

Устройство накопительного водонагревателя. Выводы ТЭНа и термодатчика.

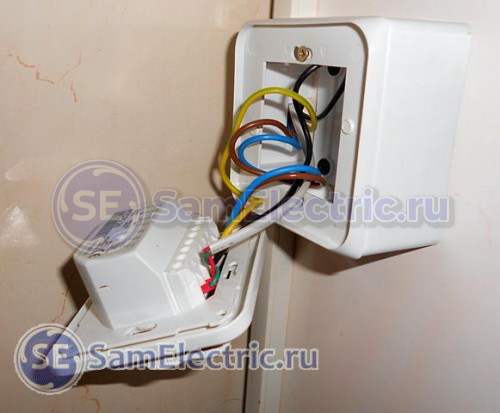

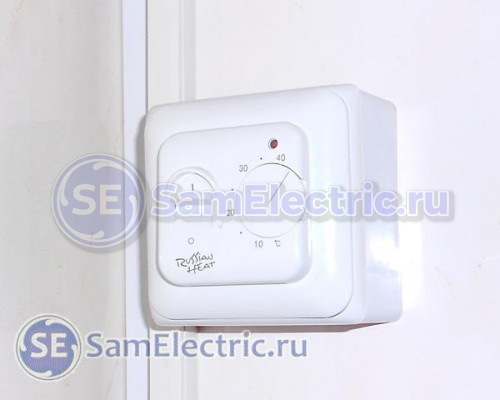

Существуют другие контроллеры температуры, которые могут поддерживать температуру в гораздо более точных пределах, т.к там применяется другая элементная база (твердотельное реле вместо обычного) и принцип работы (ширина петли гистерезиса стремится к нулю за счет анализа текущей температуры). Об этом я рассказал в своей недавней статье про пневматический пресс.

Это принцип работы схемы водонагревателя и его устройство, а теперь к сути статьи – к ремонту.

Причина ремонта нагревателя

От клиента поступила жалоба, что нагреватель не работает, то есть не греет воду.

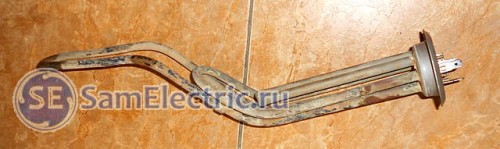

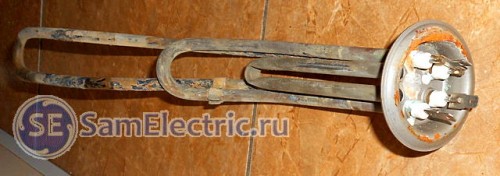

Я сразу выяснил, что сгорел ТЭН (замыкание на корпус, выбивало УЗО). Поменял его.

Как менять ТЭН в бойлерах – моя подробная статья.

ТЭН нагрева воды в баке накопительного водонагревателя. Состоит из двух секций, каждая по 1 кВт.

ТЭН нагрева воды в баке накопительного водонагревателя. Вид со стороны клемм для подключения.

Но не тут-то было. Оказалось, что питание на ТЭН не приходит, то есть реле на силовой плате не включается.

Дальнейший анализ показал, что неисправна плата блока управления (контроллера), и на панели беспорядочно мелькают различные символы. При этом никакой реакции на нажатия клавиш не происходит.

Электроника нагревателя. Контроллер управления и индикации в ауте.

А так как разрешение на пуск реле приходит именно с этого контроллера, то нагреватель был холодным.

Вот как должен выглядеть рабочий экран такого бойлера:

Панель бойлера Термекс в рабочем состоянии. Фото сделано в туалете ЖД вокзала Ростов-главный.

Причина выхода из строя контроллера? Думаю, при замыкании внутри ТЭНа, по питанию пошла большая помеха, и она спалила контроллер. Странно, что производитель не предусмотрел защиту по питанию, по отзывам в интернете это происходит не редко.

Кстати, та же проблема была у меня, когда я ремонтировал станок на контроллере Mitsubishi. Там из-за помехи, которая была вызвана плохим подключением к сети, слетела программа в контроллере.

Замена платы регулятора температуры

В Таганроге поиск такой платы к успеху не привёл, а интернет показал, что цена её – более 7 тыс.руб., при этом доставка под заказ через неделю. Зима была на носу, и надо было действовать.

Было решено сделать ремонт водонагревателя Термекс, применив другой терморегулятор, поскольку это основная функция нагревателя.

– Вам надо ехать, или шашечки?

Плату (панель) управления было решено оставить, но только потому, что она закрывает дыру в баке). А плату силовую тоже пришлось убрать, поскольку она без контроллера бесполезна.

Я установил регулятор температуры от теплого пола Russian Heat RTC 70.26, который у меня валялся несколько лет без дела. Хоть он и предназначен для другого случая, но электронам всё равно, что нагревать – воду или пол.

Они вообще безвольные пофигисты, куда потенциал потянет, туда и текут.

Терморегулятор для пола в качестве регулятора температуры воды.

Небольшой минус – регулятор для теплого пола может выдавать температуру примерно до 45 градусов, а для комфортного пользования накопительным нагревателем нужна температура до 70, чтобы воду можно было разбавлять. Решил я это просто – термодатчик вставил на место не так глубоко, как стоял родной, а только на 3/4 корпуса, и зафиксировал. При натурных испытаниях выяснилось, что благодаря этому реальная температура воды в баке примерно на 20 °С выше, чем установлена по шкале регулятора.

Такое расположение датчика приводит к тому, что регулятор обладает большей инерционностью, т.е. более широкой петлёй гистерезиса и широким разбросом температур при регулировке. То есть долго думает, зато реже щёлкает. Но разброс температур в данном случае зависит в основном не от способа установки датчика, а от того, как интенсивно сливают воду из бака.

Про терморегулятор и теплый пол статьи ещё будут, а пока – как я установил и подключил этот регулятор в данном случае.

Установка терморегулятора для накопительного нагревателя Термекс.

На терморегуляторе напечатана подробная схема подключения, поэтому проблем при монтаже не возникло. Поставил регулятор на внешнюю коробку, кабель-канал уже был.

Датчик я поставил тот, который к тёплому полу. В результате, вот что получилось:

Ремонт накопительного настенного нагревателя Thermex – замена регулятора температуры

Шлейф, который шёл к панели управления, остался не у дел.

Исходная (родная) плата включала секции ТЭНа раздельно. В данном случае у регулятора Russian Heat одно реле, поэтому я подключил обе части ТЭНа параллельно.

Стоимость ремонта в данном случае сократилась примерно в 3 раза, а сроки – в 10 раз.

Подключение настенного Термекса

Эту часть статьи можно считать бонусом, или приложением. Фото остались, поэтому выкладываю.

Подключение состоит из двух частей – водяного и электрического.

Водяные провода в виде труб, электрические провода в виде кабеля с УЗО и вилкой на конце.

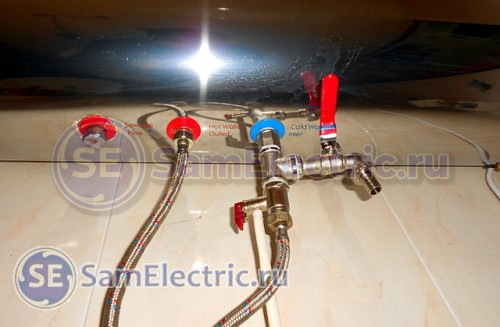

Водяное подключение водонагревателя – вход и выход, горячая и холодная.

Электрическое подключение водонагревателя – вилка с Устройством Защитного Отключения вставляется в розетку. Розетка защищена отдельным автоматом 16А.

Плата силовая с датчиком, водяной нагреватель Thermex id 80 h

Фото платы. Плата лежит у меня без дела, могу за символическую плату отдать, кто попросит.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Вид на интегральный стабилизатор +5В L7805CV

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Вид на ключевые транзисторы реле.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Параметры платы.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Печатный монтаж, вид со стороны пайки.

Инструкция к накопительному нагревателю

Инструкции есть в открытом доступе без проблем, но на всякий случай выкладываю: [urlspan]Скачать инструкцию на накопительные водонагреватели Thermex[/urlspan].

На этом заканчиваю повествование, кому есть что сказать или спросить – добро пожаловать в комментарии!

Ссылка на основную публикацию
×
×
Adblock
detector
